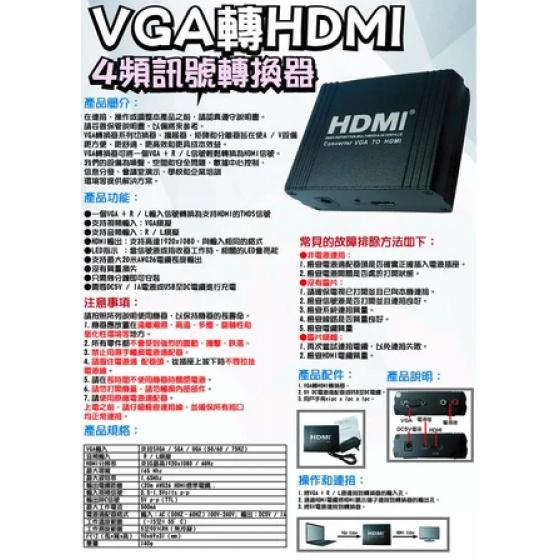

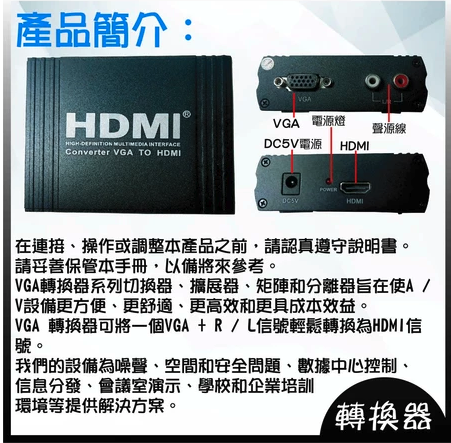

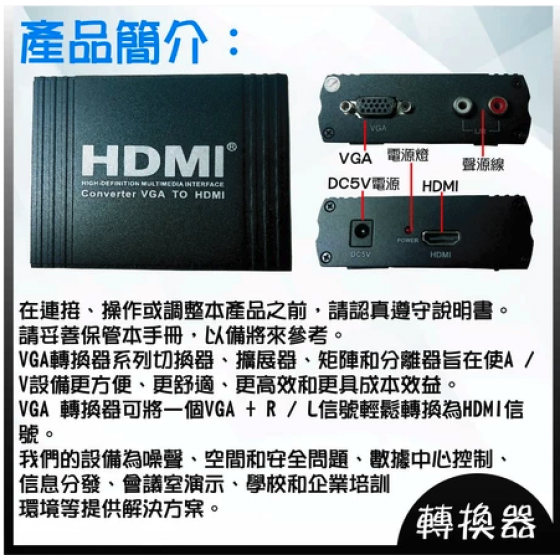

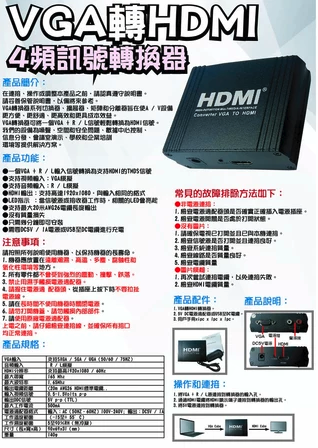

簡介

在連接、操作或調整本產品之前，請認真遵守說明書。

請妥善保管說明書，以備將來參考。

HDMI轉換器系列切換器、擴展器、矩陣和分離器旨在使A / V設備更方便、更舒適、更高效和更具成本效益。

在高清監視器或投影儀上顯示。

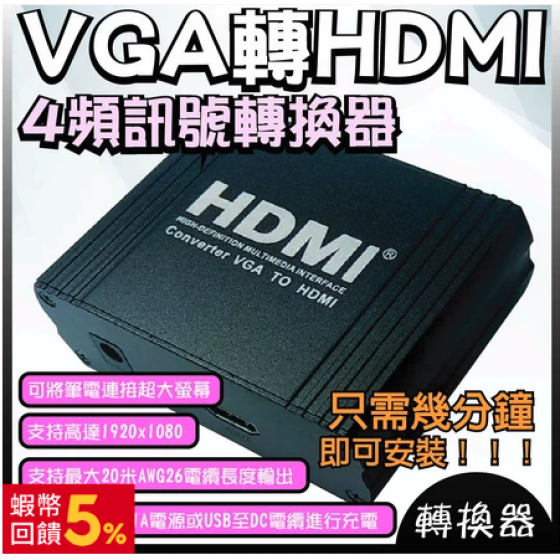

VGA到HDMI轉換器可將一個VGA + R / L信號輕鬆轉換為HDMI信號。

其設備為噪聲、空間和安全問題、數據中心控制、信息分發、會議室演示、學校和企業培訓環境等提供解決方案。

功能：

●一個VGA + R / L輸入信號轉換為支持HDMI的TMDS信號

●支持視頻輸入：VGA模擬

●支持音頻輸入：R / L模擬

●HDMI輸出：支持高達1920x1080，與輸入相同的格式

●LED指示 ：當信號源或接收器工作時，相關的LED會亮起

●支持最大20米AWG26電纜長度的輸出

●沒有質量損失

●只需幾分鐘即可安裝

●需要DC5V / 1A電源或USB至DC電纜進行充電

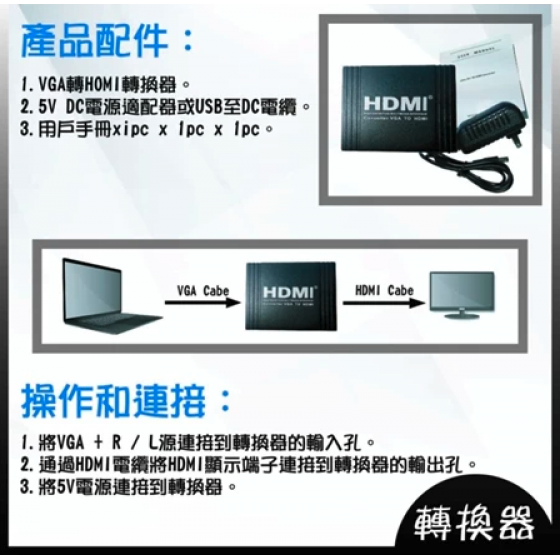

操作和連接：

1.將VGA + R / L源連接到VGA到HDMI轉換器的輸入。

2.通過HDMI電纜將HDMI顯示端子連接到VGA到HDMI轉換器的輸出。

3.將5V電源連接到VGA到HDMI轉換器。

軟件包包括：

1.VGA tHOMI轉換器。

2.5V DC電源適配器或USB至DC電纜。

3.用戶手冊xipc x 1pc x 1pc。

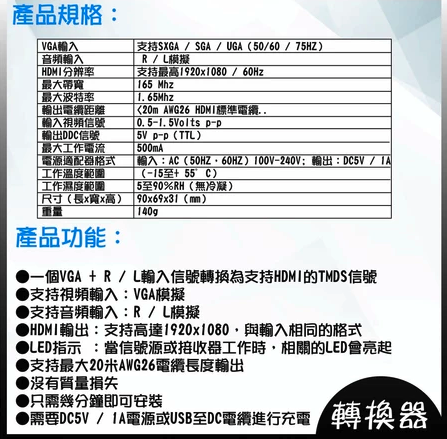

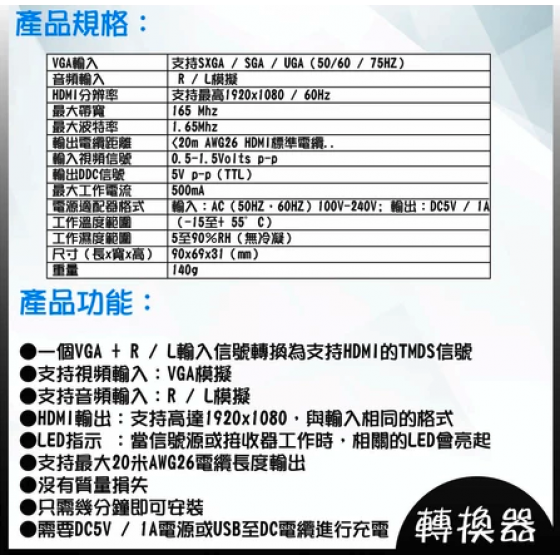

規格：

VGA輸入 支持SXGA / SGA / UGA（50/60 / 75HZ）

音頻輸入 R / L模擬

HDMI分辨率 支持最高1920x1080 / 60Hz

最大帶寬 165 Mhz

最大波特率 1.65Mhz

輸出電纜距離 <20m AWG26 HDMI標準電纜..

輸入視頻信號 0.5-1.5Volts p-p

輸出DDC信號 5V p-p（TTL）

最大工作電流 500mA

電源適配器格式 輸入：AC（50HZ，60HZ）100V-240V; 輸出：DC5V / 1A

工作溫度範圍 （-15至+ 55°C）

工作濕度範圍 5至90％RH（無冷凝）

尺寸（長x寬x高） 90x69x31（mm）

重量 140g

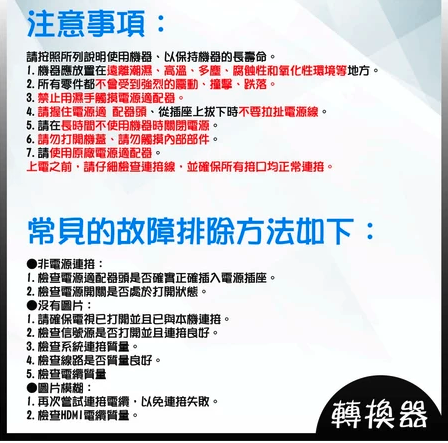

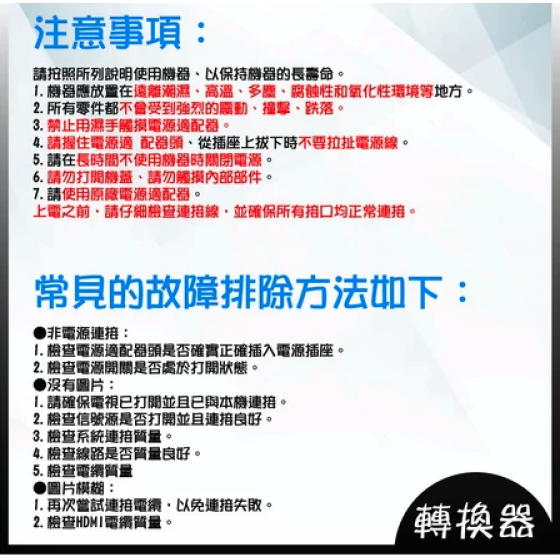

注意：

請按照所列說明使用機器、以保持機器的長壽命。

1.機器應放置在遠離潮濕、高溫、多塵、腐蝕性和氧化性環境的地方。

2.所有零件都不會受到強烈的震動、撞擊、跌落。

3.禁止用濕手觸摸電源適配器。

4.請握住電源適配器頭、從插座上拔下時不要拉扯電源線。

5.請在長時間不使用機器時關閉電源。

6.請勿打開機蓋、請勿觸摸內部部件。

7.請使用原廠電源適配器。

上電之前，請仔細檢查連接線，並確保所有接口均正常連接。

常見的故障排除方法如下：

●非電源連接：

1.檢查電源適配器頭是否確實正確插入電源插座。

2.檢查電源開關是否處於打開狀態。

●沒有圖片：

1.請確保電視已打開並且已與本機連接。

2.檢查信號源是否打開並且連接良好。

3.檢查系統連接質量。

4.檢查線路是否質量良好。

5.檢查電纜質量

●圖片模糊：

1.再次嘗試連接電纜，以免連接失敗。

2.確認HDMI電纜質量。
